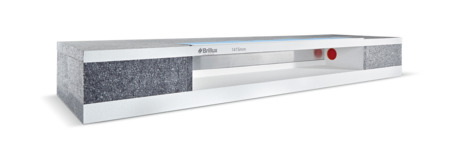

WDVS Raffstorekasten MD/EPS 3862.0000

WDVS Raffstorekasten MD/EPS 3862.0000



Zur optimalen Herstellung von Fenster- und Türstürzen bei anzubringenden Jalousieelementen (Raffstore) in Wärmedämm-Verbundsystemen ab einer Dämmdicke von >= 160 mm. Als integraler Bestandteil in den Brillux WDV-Systemen.




  • montagefertiges, u-förmiges Kastenelement
  • EPS-Kern
  • eingelassene Aluschiene
  • integrierte Stromanschlussdose
  • Abschlussprofil mit Tropfkante und Gewebestreifen
  • Mauerwerksdämmung aus expandiertem Polystyrol-Hartschaum mit mineralischer Beschichtung mit Glasvlieseinbettung
  • Unterseite und der Innenbereich der Elemente (Schachtinnenseiten) ist weiß endbeschichtet
  • sichere Befestigung der Raffstoreelemente


Mengenberechnung



Verpackungseinheiten ?

Pack ()
Lage ()
Palette ()



Datenblätter

Bestellangaben

WDVS Raffstorekasten MD/EPS
3862.0000.0000 bis 40 mm (Standard)
3862.0000.0001 50-100 mm
3862.0000.0002 über 100 mm
MD = Mit Mauerwerksdämmung zur Wärmebrückenreduzierung

Zur einfacheren Bestellung gibt es ein spezielles Bestellformular Brillux WDVS Raffstorekasten, auf dem folgende Angaben gemacht werden müssen, da die Fertigung objektbezogen in tatsächlicher Einbaulänge und -abmessung erfolgt:

GL = Gesamtlänge (Eine Länge über 3 m wird in mehreren Segmenten geliefert.)
AL = WDVS-Auflage links (von außen betrachtet), Empfehlung 300 mm
AR = WDVS-Auflage rechts (von außen betrachtet), Empfehlung 300 mm
MD = Mauerwerksdämmung (nur bei Artikel-Nr. 3862.0000.0000)
SB = Schachtbreite
SH = Schachthöhe
DKH = Dämmkernhöhe, Mindestmaß 150 mm
LP = Laibungsplatten 12,5 mm, 20,0 mm und 30,0 mm
KS = Kleberschicht (Qju Klebeschaum je Laibung 10 mm)
PS = Putzschicht "Optional"
FLM = Fertiges Lichtes Maß (Fensterbreite -(2 x LP)-(2 x KS) evtl. auch -(2 x PS)
