Iso-Corner 3888

Der Iso-Corner 3888 ist ein Montagewinkel aus Polyurethan-Hartschaum zur geplanten Befestigung von Anbauteilen an WDV-Systemen.

Zusammen mit einem auf den Untergrund abgestimmten Dübelset, sowie einer Delta PT 100 Schraube für die Befestigung des Anbauteils im Tragelement ergibt sich somit ein perfekt am Montagewinkel aufeinander abgestimmtes Befestigungssystem.

Ein Element / zwei Montageflächen
Ablängen auf der Baustelle
Lasteneinleitung mit einem Abstand bis zu 20 mm zur Montagefläche zulässig
Hohe Sicherheit und Tragfähigkeit (bauaufsichtliche Zulassung)
Reduzierte Wärmebrücken durch thermische Entkopplung
Befestigung des Anbauteils durch Direktverschraubung
Variable Schraubposition und -anzahl

Artikel online bestellen? Jetzt einloggen.

Datenblätter

Praxismerkblätter

Praxismerkblatt

Bestellangaben

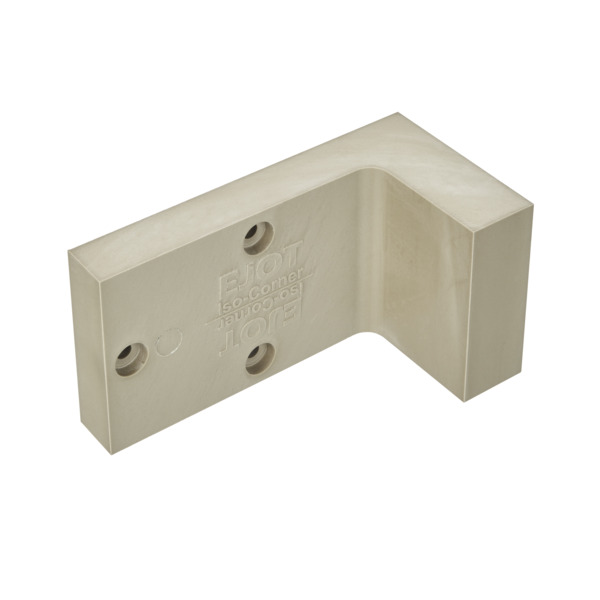

Iso-Corner 3888
3888.0140.0000 (für Dämmstoffdicken bis 140 mm) VE 1
3888.0200.0000 (für Dämmstoffdicken von 140 bis 200 mm) VE 1
3888.0300.0000 (für Dämmstoffdicken von 200 bis 300 mm) VE 1

Befestigung im Beton:

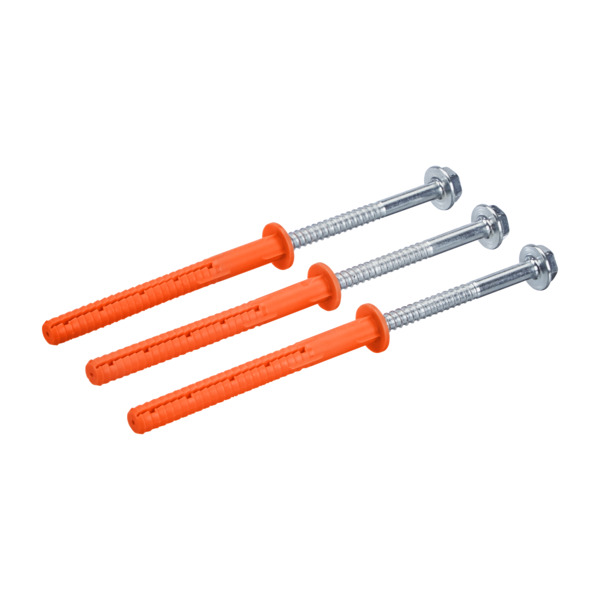

3888.0000.0100 Ejot Fassadendübel SDF-KB-10H 100 mm (VE 3)
3888.0000.0120 Ejot Fassadendübel SDF-KB-10H 120 mm (VE 3)
3888.0000.0140 Ejot Fassadendübel SDF-KB-10H 140 mm (VE 3)

Befestigung im Mauerwerk:

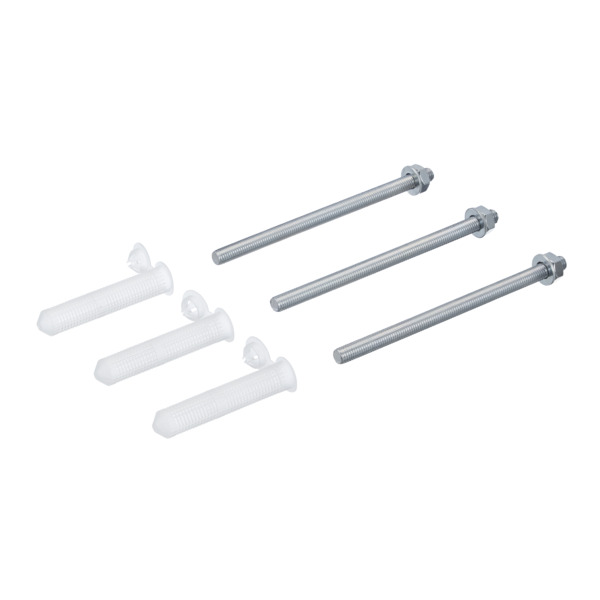

3888.0000.0170 Ankerstangen AST M10x170-V + Siebhülsen USF 16x85 (VE3)
Bei diesem Artikel muss die Mörtelkartusche USF separat mitbestellt werden!

Befestigung im Porenbeton:

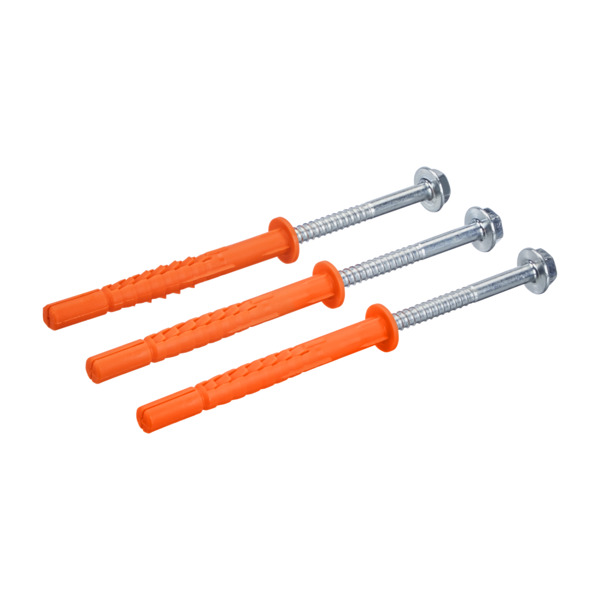

3888.0001.0100 Ejot Fassadendübel SDP-KB-10G 100 mm (VE 3)
3888.0001.0120 Ejot Fassadendübel SDP-KB-10G 120 mm (VE 3)
3888.0001.0140 Ejot Fassadendübel SDP-KB-10G 140 mm (VE 3)

Verklebung der Ankerstangen:

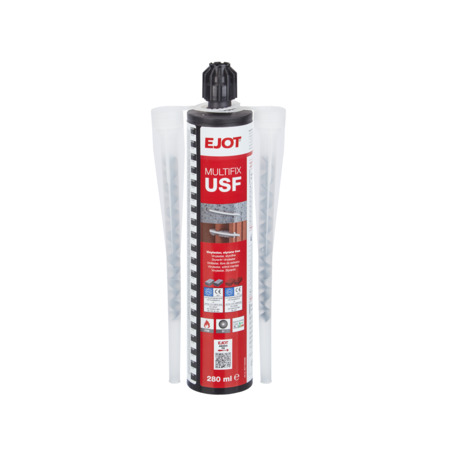

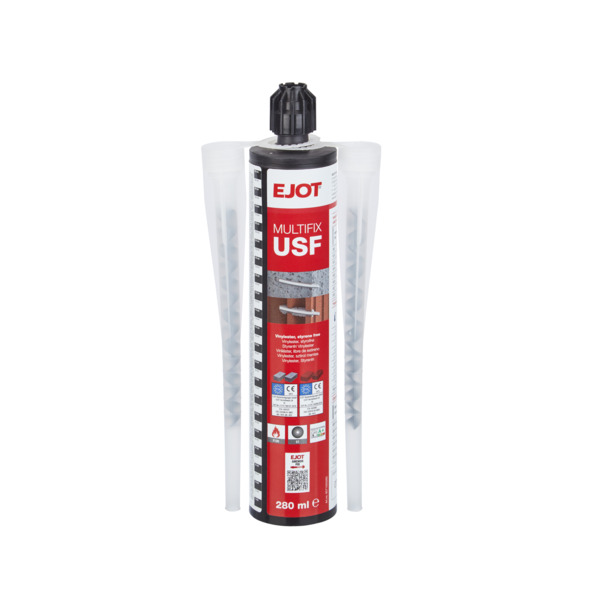

3888.0280.0000 Mörtelkartusche USF (VE 1)

Befestigung im Iso-Corner:

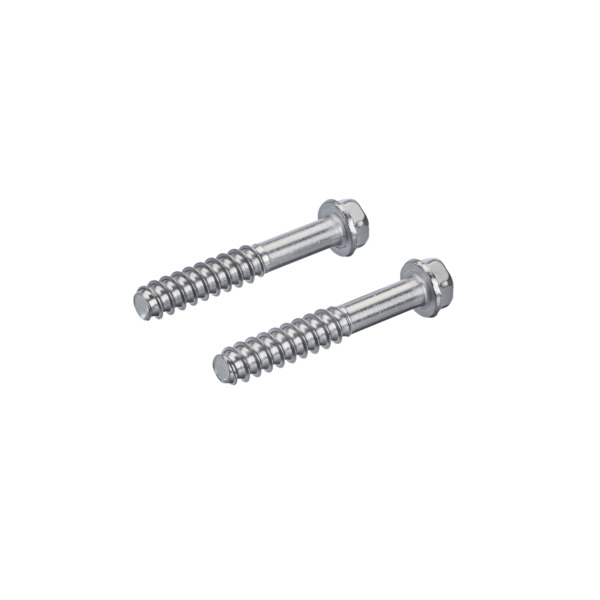

3888.0000.0060 Iso-Corner Delta PT (VE 2)
